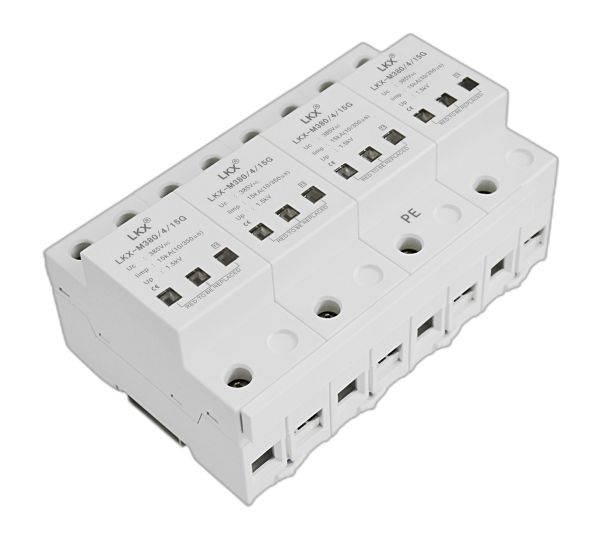

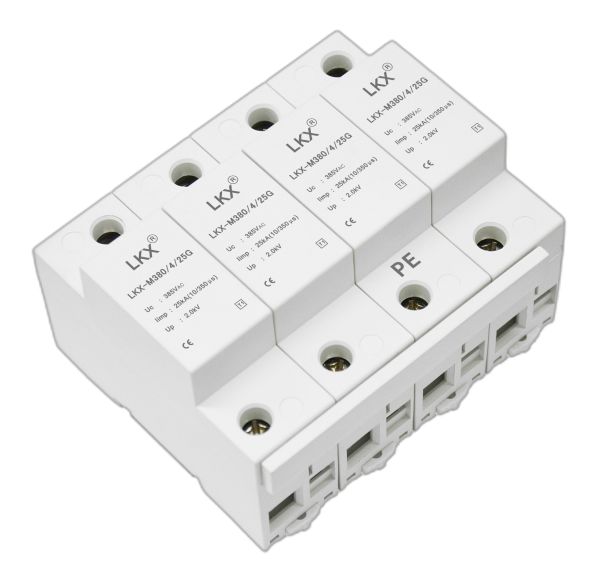

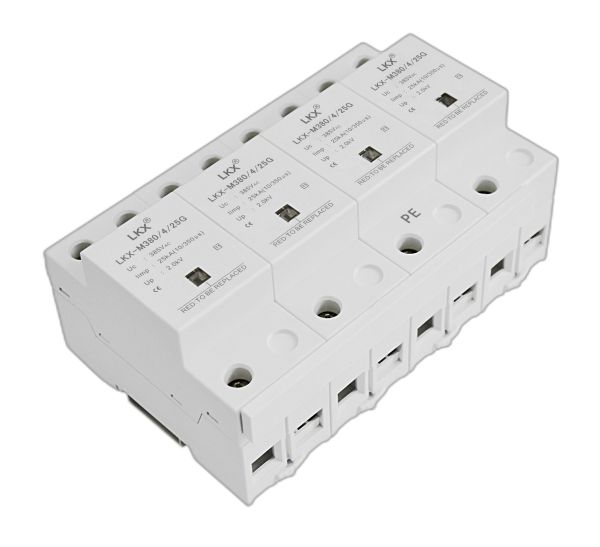

三相電源防雷器10/350（LKX-M380）一級 T1

■產品用途

Iimp（10/350）防雷模塊，具有高雷電放電能力，適用于電源系統第一級防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 10/350μs、放電管型、帶窗口和10/350μs、壓敏型：有故障顯示窗口，可帶遙信報警功能。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

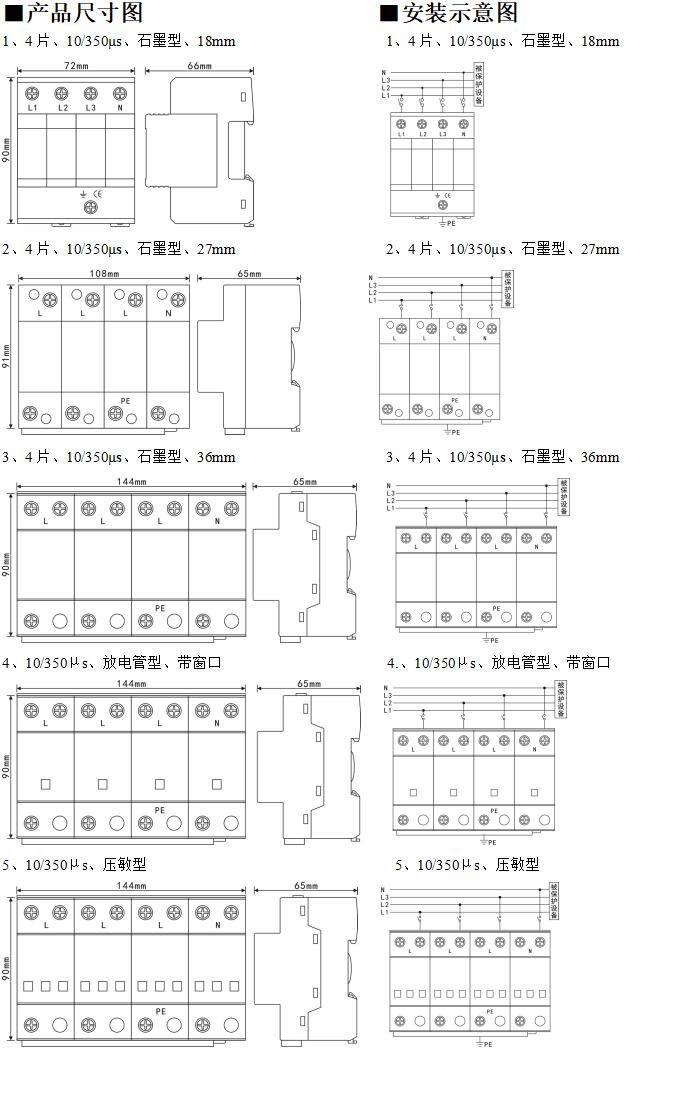

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關。

● 安裝完畢后（18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

●10/350μs、放電管型、帶窗口；10/350μs、壓敏型：在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
