智能防雷監測模塊(LKX-ZFJ)

■產品介紹

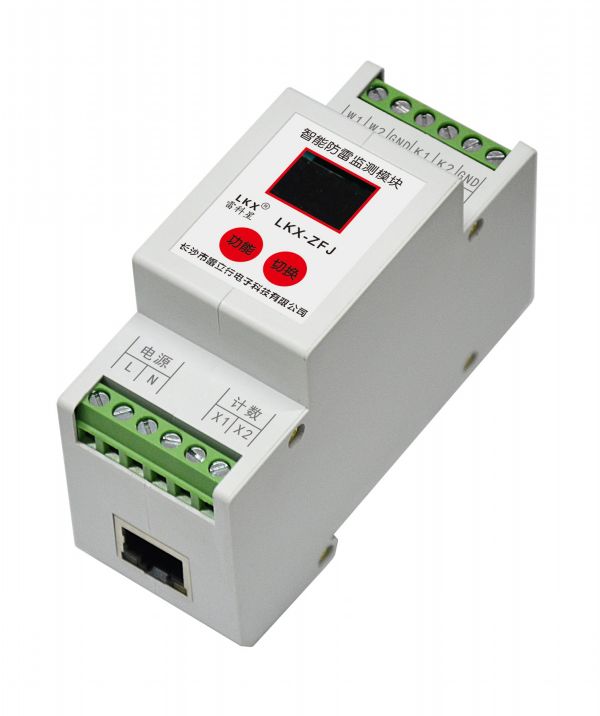

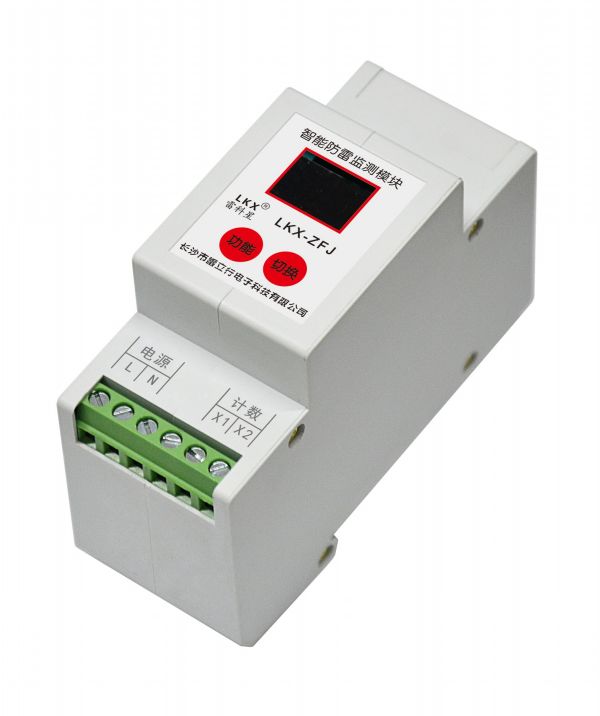

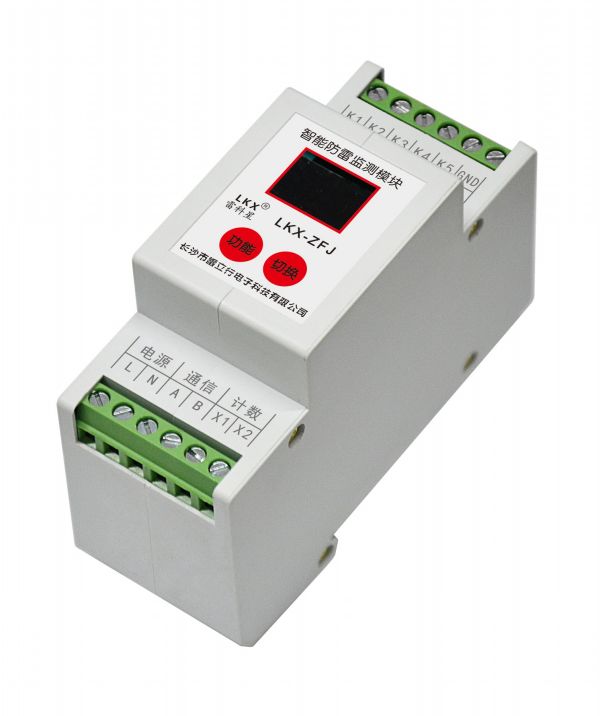

 智能防雷監測模塊具備雷擊次數記錄、開關量狀態監測、溫度測量、單/三相電網電壓監測、SPD漏電流、接地狀態監測功能。除記錄各種SPD泄放雷擊次數外，還可以對SPD的工作狀態、后備斷路器狀態和SPD的工作溫度、SPD漏電流進行監測，不但可以實時了解設備的工作狀態，還可以監測到的各項數據并利用算法計算出SPD的預計壽命。產品即可組網使用，也可獨立使用，由本機所提供的數碼管/液晶屏查詢監測的數值、狀態。

■產品用途

該產品用于防雷產品的雷電計數、開關量、漏電流、溫度、電網電壓監測，準確記錄雷擊次數及對防雷器的工作狀態及溫度的監測。

■產品特點

● 寬電流計數技術，計數準確，適合各種防雷裝置的泄放計數。

● 開關量狀態的監測，可同時監測防雷器和后備保護器的工作狀態。

● 通過溫度探頭對SPD工作溫度實時監測，及時了解SPD的老化情況。

● 通過電壓采集端口，可實時掌握單/三相電網的供電狀態。

● 具有漏電流接口，可采集安裝于相線SPD模塊的單/三相漏電流。

● 可通過SPD工作溫升、工作狀態、漏電流、電網電壓、泄放雷擊次數多參數進行壽命預測，采集的參數越多，預測越準確。

● 本地顯示及操作，可通過數碼管或液晶屏顯示及本地按鍵操作完成對監測設備的查詢及操作。

● 供電電路設計有雷電防護線路，產品工作更可靠。

● 35mm標準導軌設計，接線簡易，安裝方便，實用性強。

● 液晶屏：具備聲光報警功能，可選RS485總線、10/100M網絡、433M無線、2.4G無線傳輸方式，快速組網，僅需要兩根通訊信號線就可以建立起一個多點的分布式RS-485網絡。

■技術參數

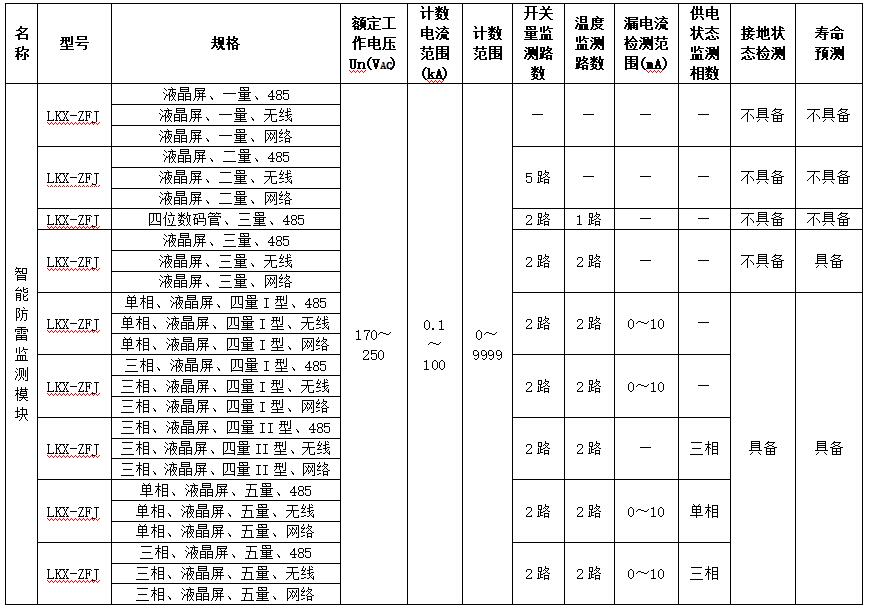

1、液晶屏

● 可通過“功能”按鍵的連按操作進入相應的功能設置狀態（連按操作為：前N-1次短按，第N次長按，短按時間應小于1秒，長按時間應大于2秒）。“功能”按鍵連按4次（前3次短按，第4次長按）恢復出廠設置，連按3次重啟模塊操作，連按2次進入參數設置界面，可設置網關和本機IP或485地址，在非雷擊次數和壽命顯示界面長連按1次為背光設置。

● 在信息查看界面下：短按“功能”按鍵可快速切換到主查看界面，長按“功能”鍵進入相應的設置界面。短按“切換”按鍵可切換查看的信息界面；長按“切換”按鍵可切換到配置參數信息查看界面（可查看模塊ID，485地址，IP地址，端口等參數）。

● 在參數設置界面下：短按“功能”可切換要設置的參數，長按“功能”鍵退出并保存設置。短按“切換”按鍵可對設置的參數進行“加操作”，長按“切換”按鍵可對設置的參數進行“快速連加操作”或“退出設置操作”。
● 在雷擊計數查看界面長按“功能”按鍵，可進入雷擊計數復位操作界面，通過“功能”和“切換”操作可對雷擊計數進行復位清零操作。

● 帶壽命預測功能的可在壽命查看界面長按“功能”按鍵，可進入壽命復位操作界面，通過“功能”和“切換”操作可對壽命值進行復位清零操作。

● RJ45網絡接口的產品可通過連接局域網，使用“智能硬件產品參數配置軟件”進行產品的參數配置，也可以通過產品上的“功能”和“切換”按鍵進行部分參數的配置。

2、四位數碼管、三量、485

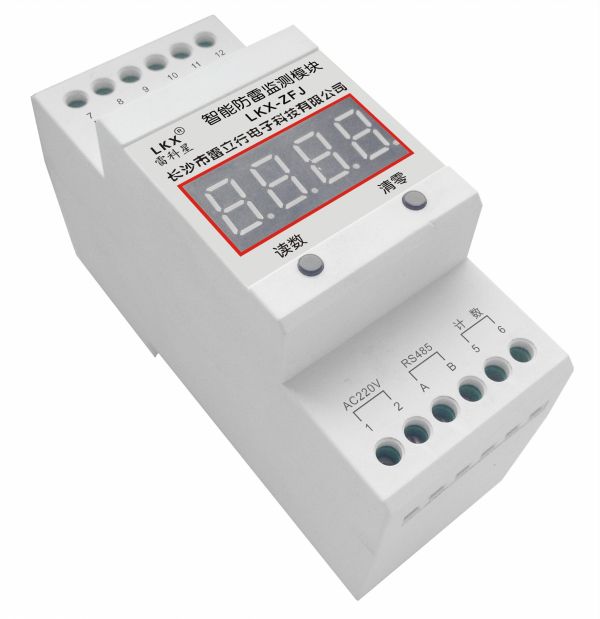

● 智能防雷監測器為4位數碼顯示，數碼顯示無小數位時為雷擊計數值顯示（顯示范圍為0～9999）；數碼顯示1位小數位時為溫度顯示（顯示范圍為-25.0～+125.0℃）；數碼顯示2位小數時為開關量狀態顯示（顯示范圍為00.00～00.03，00.00為開關量1， 2都閉合；00.01為開關量2閉合；00.02為開關量1閉合；00.03為開關量1，2都為常開）；數碼顯示3位數字時為設備地址編號（長按“清零”鍵2秒以上，即顯示設備地址編號，出廠默認地址為001）。

● 數碼管為常亮顯示，用戶可通過“清零”按鍵可切換顯示在計數-溫度-開關量循環顯示狀態；按“讀數”按鍵即回到計數顯示狀態；長按“清零”鍵2秒以上，可查詢設備地址編號，松開按鍵則進入計數顯示狀態。

● 計數值清零方法為：按住“讀數”鍵的同時，長按“清零”鍵2秒以上即可對計數值清零。也可以通過485接口發送清零命令，遠程清零。

● 設備地址修改方法為：按住“清零”鍵的同時，長按“讀數”鍵2秒以上即進入設備地址修改狀態（此時數碼顯示的第1位小數點閃爍，提示已進入地址修改狀態）。短按“讀數”鍵，地址加1，短按“清零”鍵，地址減1，修改完成長按“讀數”或“清零”鍵2秒以上，第1位閃爍小數點熄滅則修改的地址編號保存（若在修改設備地址狀態20秒無按鍵操作，則自動退出地址修改狀態，修改的地址不保存。）。也可以通過485接口發送修改設備地址命令，遠程修改設備地址。
