T1級浪涌保護器，作為能夠承受10/350μs波形沖擊電流的I類試驗SPD（電涌保護器），在電氣保護中扮演著至關重要的角色。以下是關于T1級浪涌保護器的選型、安裝及使用場景的詳細介紹：

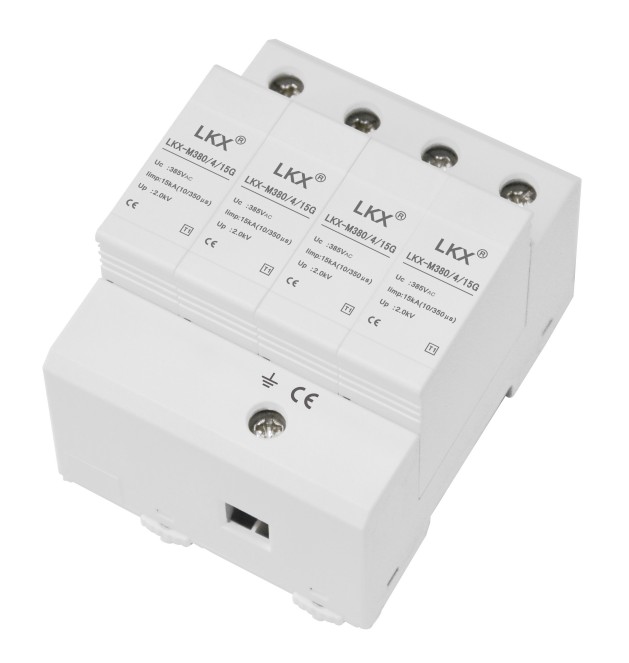

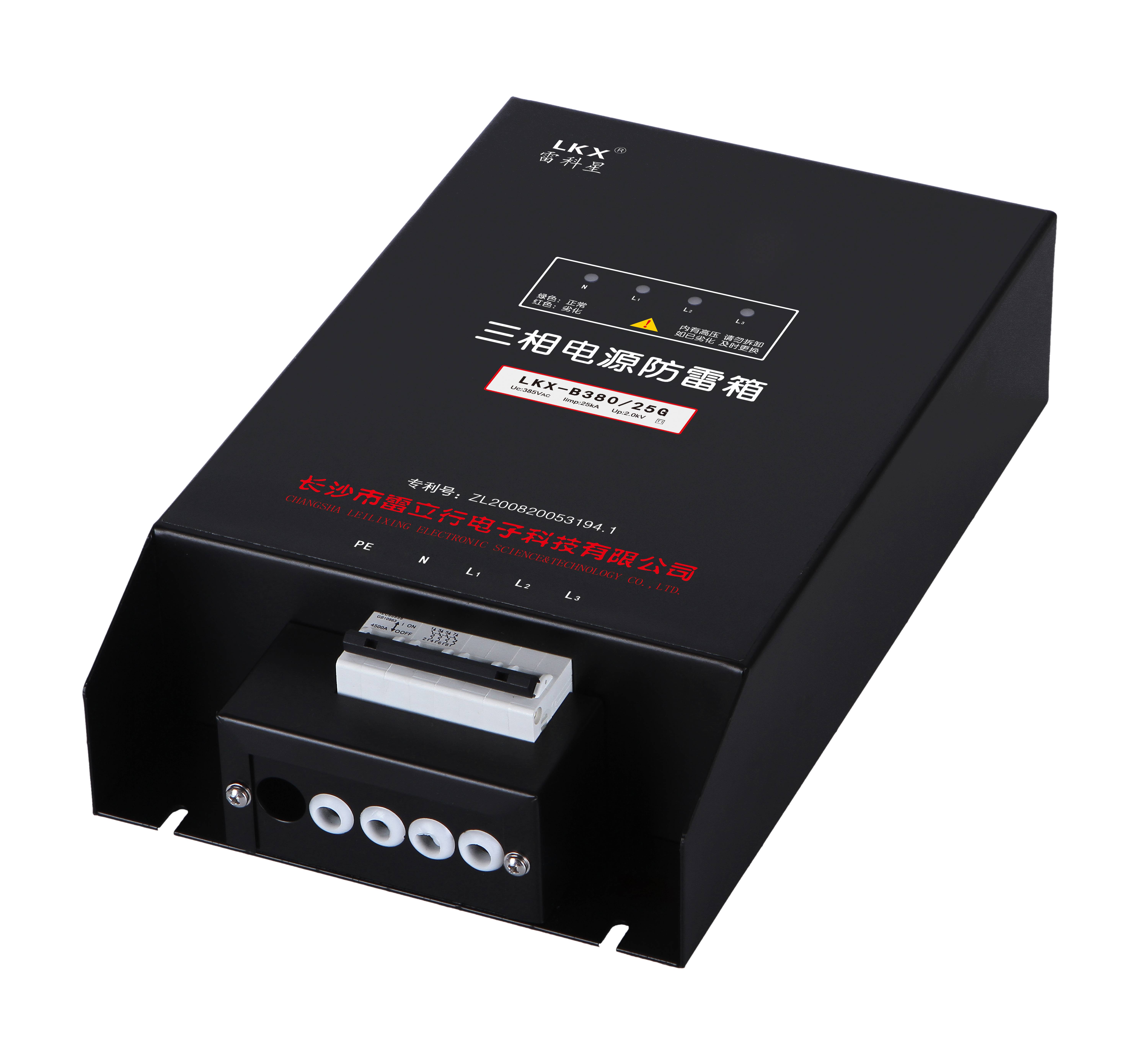

T1級浪涌保護器（模塊式、性價比高）                   T1級浪涌保護器（箱式、美觀大氣）

一、選型

在選型T1級浪涌保護器時，需要關注以下幾個關鍵參數：

1. 沖擊放電電流（Iimp）：這是T1類浪涌保護器的通流量，也是其放電能力的體現。常見的規格有15kA和25kA等，根據實際需求選擇合適的規格。

2. 最大持續工作電壓（Uc）：應高于被保護系統的額定電壓，以確保浪涌保護器在正常工作狀態下不會對設備運行產生影響。例如，對于220V/380V的三相配電系統，Uc一般選擇385V。

3. 電壓保護水平（Up）：在特定條件下的電壓限制能力，Up值越低，保護性能越好。對于一級浪涌保護器，Up值應小于或等于2.5kV。

此外，還需要考慮浪涌保護器的故障指示功能、是否無續流等因素，以確保其能夠在雷電等惡劣環境下可靠工作。

二、安裝

T1級浪涌保護器的安裝應遵循以下步驟和注意事項：

1. 確定安裝位置：通常安裝在存在直接雷擊風險的環境中的總配電箱或主配電柜的總進線處，如建筑物外面的電源線路上、獨立的總配電箱、主配電柜的總進線處、變壓器低壓側等位置。同時，應確保浪涌保護器安裝在防雷分區LPZ 0A或LPZ 0B與LPZ 1區交界的地方。

2. 斷電操作：在安裝前，務必切斷相關電路電源，并使用驗電筆確認無電后方可進行操作。

3. 接線：將電源線路的火線、零線和接地線分別接入浪涌保護器的對應端子。注意保持線纜顏色與端子標識一致，避免混淆。同時，應確保浪涌保護器的接線盡量短、直接、粗，以減少電感效應對浪涌電壓的影響。

4. 接地：浪涌保護器的接地線必須連接至配電柜/箱的等電位接地排，且接地電阻應符合相關標準（通常要求小于10歐姆）。

5. 檢查與測試：接線完成后，仔細檢查各連接點是否牢固，絕緣層是否破損。有條件的話，可使用專用檢測儀器對浪涌保護器進行功能測試，確認其工作狀態正常。

三、使用場景

T1級浪涌保護器主要適用于以下場景：

1. 工業廠房：工業廠房中通常存在大量的精密儀器和自動化設備，對電壓波動和電涌特別敏感。因此，在工業廠房的配電系統中安裝T1級浪涌保護器，可以有效地保護設備免受雷電等惡劣環境的損害。

2. 通信基站：通信基站面臨的浪涌威脅不僅來自電網，還包括天饋系統上的雷電浪涌。在這種情況下，T1級浪涌保護器可以安裝在電力線路上，為通信基站提供第一道防雷防線。

3. 高層建筑：高層建筑由于高度較高，更容易受到雷電的襲擊。因此，在高層建筑的配電系統中安裝T1級浪涌保護器，可以有效地保護建筑內的電氣設備免受雷電損害。

綜上所述，T1級浪涌保護器在選型、安裝及使用場景方面都需要嚴格遵循相關標準和規范，以確保其能夠正確、安全地發揮防護效能。

T1級浪涌保護器10/350（LKX-M380）一級 T1

■產品用途

Iimp（10/350）T1級浪涌保護器，具有高雷電放電能力，適用于電源系統第一級防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 10/350μs、放電管型、帶窗口和10/350μs、壓敏型：有故障顯示窗口，可帶遙信報警功能。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關。

● 安裝完畢后（18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

●10/350μs、放電管型、帶窗口；10/350μs、壓敏型：在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
