一類浪涌保護器（通常稱為一級浪涌保護器）和二類浪涌保護器（通常稱為二級浪涌保護器）在電力系統中扮演著重要的角色，它們的功能、區別及使用場景如下：

功能

• 一級浪涌保護器：

• 防止線路過載、短路和欠電壓，避免火災發生。

• 防止雷電波直接侵入系統設備內部造成損害，同時起到隔離作用。

• 泄放雷電流，保護整個電力系統的高壓部分，包括變壓器、高壓開關柜、高壓電纜等設備。

• 二級浪涌保護器：

• 進一步降低浪涌電壓，保護低壓設備免受浪涌電壓的損害。

• 通常用于低壓配電系統中的電源進線和出線處、電氣設備的輸入/輸出端等地方。

• 檢測線路中是否存在過電壓或過電流，當存在過電壓時自動切斷供電回路，當存在過電流時通過限流電路限制電流的增加。

區別

• 保護級別與范圍：

• 一級浪涌保護器通常安裝在電力系統的高壓側，保護級別較高，能夠承受較大的浪涌電壓，保護范圍較廣。

• 二級浪涌保護器通常安裝在電力系統的低壓側，保護級別相對較低，但足以保護低壓設備免受浪涌電壓的損害，保護范圍相對較小。

• 保護原理與元件：

• 一級浪涌保護器通常采用氣體放電管、氧化鋅壓敏電阻等元件，利用這些元件的非線性特性將浪涌電壓限制在設備能夠承受的范圍內。

• 二級浪涌保護器則采用金屬氧化物壓敏電阻、瞬態抑制二極管等元件，利用這些元件的快速響應特性將浪涌電壓迅速降低到安全范圍內。

• 性能指標：

• 一級浪涌保護器的性能指標主要包括最大持續運行電壓、沖擊電流承受能力、保護電壓等級等。

• 二級浪涌保護器的性能指標同樣包括最大持續運行電壓、沖擊電流承受能力，但還包括響應時間、保護電壓等級等。其中，一級浪涌保護器的最大持續運行電壓和沖擊電流承受能力通常較高，以適應高壓側的電壓波動和浪涌電流。

• 通流量與工作電壓：

• 一級浪涌保護器的通流容積很大，其沖擊電流量在15100kA（10/350μs）之間，工作電壓保護水準在18002500kV之間。

• 二級浪涌保護器的放電電流通常在40~80kA（8/20μs），工作電壓保護水平低于2500kV。

使用場景

• 一級浪涌保護器：

• 主要用于泄放雷電流，常見于進入建筑物的交流供電線路，以及在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處。

• 發電站的進線端和出線端、輸電線路的起點和終點、變電站的進線端和出線端等也是一級浪涌保護器的常見安裝位置。

• 二級浪涌保護器：

• 通常被安裝在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，作為后級保護。

• 在工業控制系統中，二級浪涌保護器常用于分路端，以承受間接雷擊或開關操作引起的中等幅度沖擊電流。

• 在通信設備的電源端，也可能安裝二級或三級浪涌保護器，以承受電源線路上的浪涌電壓。

綜上所述，一級浪涌保護器和二級浪涌保護器在功能、區別及使用場景上均有所不同。在實際應用中，應根據電力系統的具體需求和條件來選擇合適的浪涌保護器類型及安裝位置。

一級浪涌保護器（Type 1 SPD）和二級浪涌保護器（Type 2 SPD）在電力系統中的區別可以詳細說明如下：

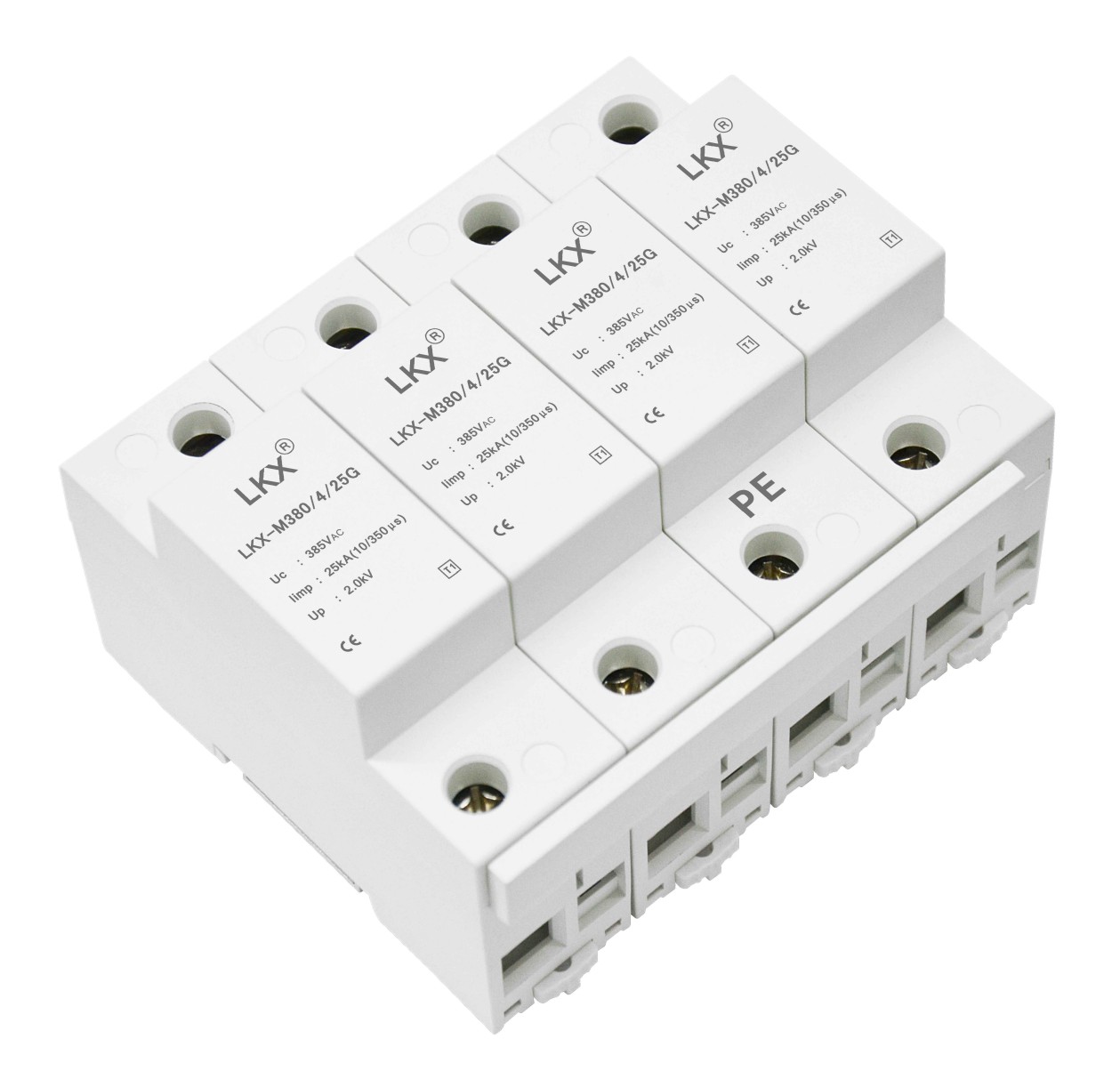

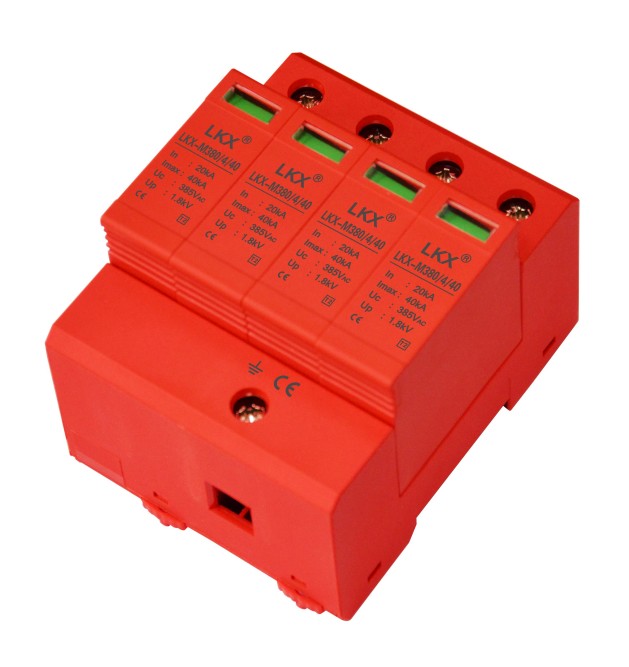

一級浪涌保護器（Type 1 SPD）                            一級浪涌保護器（Type 1 SPD）

一、安裝位置與防護對象

• 一級浪涌保護器：

• 通常安裝在電源進線處，如建筑物的總配電箱或變電站內，是整個系統的首道防線。

• 主要針對直擊雷或其他大型雷電感應產生的高能量浪涌進行防護，保護整個電力系統的高壓部分，包括變壓器、高壓開關柜等設備。

• 二級浪涌保護器：

• 安裝在分配電箱或重要設備前端，作為局部或末端設備的補充保護。

• 主要防護經過一級浪涌保護器削弱后殘余的浪涌，以及內部開關操作等引起的中等能量浪涌，保護低壓設備如低壓開關柜、低壓電纜、電動機等。

二、性能參數與特點

• 通流量與工作電壓：

• 一級浪涌保護器的通流容量大，沖擊電流量通常在15100kA（10/350μs）之間，工作電壓保護水平在18002500kV之間。

• 二級浪涌保護器的放電電流通常在4080kA（8/20μs），工作電壓保護水平低于2500kV，通常在1.52.2kV之間。

• 響應速度與殘壓水平：

• 一級浪涌保護器通常具有更快的響應速度（小于10納秒）和較高的最大持續運行電壓（Uc），但其限制電壓（Up）相對較高，即殘壓水平較高。

• 二級浪涌保護器的響應速度略慢于一級（一般在25納秒以內），最大持續運行電壓適中，而限制電壓（Up）較低，即殘壓水平較低，能為后級設備提供更精細的保護。

• 保護原理與元件：

• 一級浪涌保護器通常采用組合間隙放電與壓敏電阻的混合型保護模式，具有較大的能量吸收能力，能有效承受直擊雷等強能量浪涌沖擊。

• 二級浪涌保護器則采用金屬氧化物壓敏電阻、瞬態抑制二極管等元件，通過這些元件的快速響應特性將浪涌電壓迅速降低到安全范圍內。

三、應用場合與選型

• 一級浪涌保護器：

• 適用于各類建筑、工業設施、通信系統等的總配電系統，作為整體防雷的第一道防線。

• 在發電站的進線端和出線端、輸電線路的起點和終點、變電站的進線端和出線端等場合也常見應用。

• 二級浪涌保護器：

• 常用于數據中心、精密實驗室、醫療設備、家用電器等對電能質量要求較高的場合。

• 與一級浪涌保護器配合使用，形成多級防護體系，提高防護效果。

綜上所述，一級浪涌保護器和二級浪涌保護器在電力系統中的區別主要體現在安裝位置與防護對象、性能參數與特點以及應用場合與選型等方面。在實際應用中，應根據電力系統的具體需求和條件來選擇合適的浪涌保護器類型及安裝位置。
