控制信號防雷器是用于保護電子設備和通信信號線路免受雷擊和電涌損害的重要設備。以下是對其功能及應用環境的詳細介紹：

功能

控制信號防雷器的主要功能是保護敏感的高速通信網線路，使其免受雷電感應電壓、電源干擾、靜電放電等所造成的損壞。它采用多級保護電路，選用高性能元器件，具有通流容量大、殘壓水平低、反應靈敏、性能穩定、工作可靠等特點。通過穩定信號傳輸并保護設備免受損壞，控制信號防雷器能夠有效地抵御雷電和電涌對設備和信號線路的破壞。

應用環境

1. 控制系統設備：

• 包括工業自動化控制系統、機械控制系統、電力控制系統等。在這些系統中，控制信號防雷器可以保護控制信號線路、傳感器信號線路等，防止雷電或電涌對控制系統設備造成損壞或干擾。

2. 通信設備：

• 包括計算機網絡、電話線路、數據線路、傳真線路、監控系統等。控制信號防雷器可以保護這些通信設備中的信號傳輸線路，確保通信設備的正常運行和信號的穩定傳輸。

3. 電力系統：

• 信號防雷器主要用于保護變壓器、斷路器、隔離開關等設備，防止因雷電過電壓和電流沖擊而損壞。在電力系統中，信號防雷器的應用對于確保電力系統的穩定性和安全性具有重要意義。

4. 通信基站：

• 通信基站是無線通信網絡的重要組成部分，但往往處于室外或較高處，容易受到雷電的威脅。因此，需要在通信基站的設備上安裝信號防雷器，以保護其正常運行和安全使用。

5. 交通控制系統：

• 在城市交通系統中，如高速公路收費站、機場跑道指揮系統等，這些場所的設備一旦遭受雷擊損害將嚴重影響交通運行效率和社會安全。因此，在這些場景中也需要廣泛應用信號防雷技術來確保系統的穩定運行。

此外，控制信號防雷器還廣泛應用于各種需要保護信號傳輸線路免受雷擊和電涌損害的場合，如安防監控系統、氣象觀測系統、廣播電視系統等。

綜上所述，控制信號防雷器具有廣泛的應用環境和重要的功能價值。在實際應用中，應根據具體需求和環境特點選擇合適的信號防雷器型號和規格，并遵循正確的安裝和接線方法以確保最佳的保護效果。

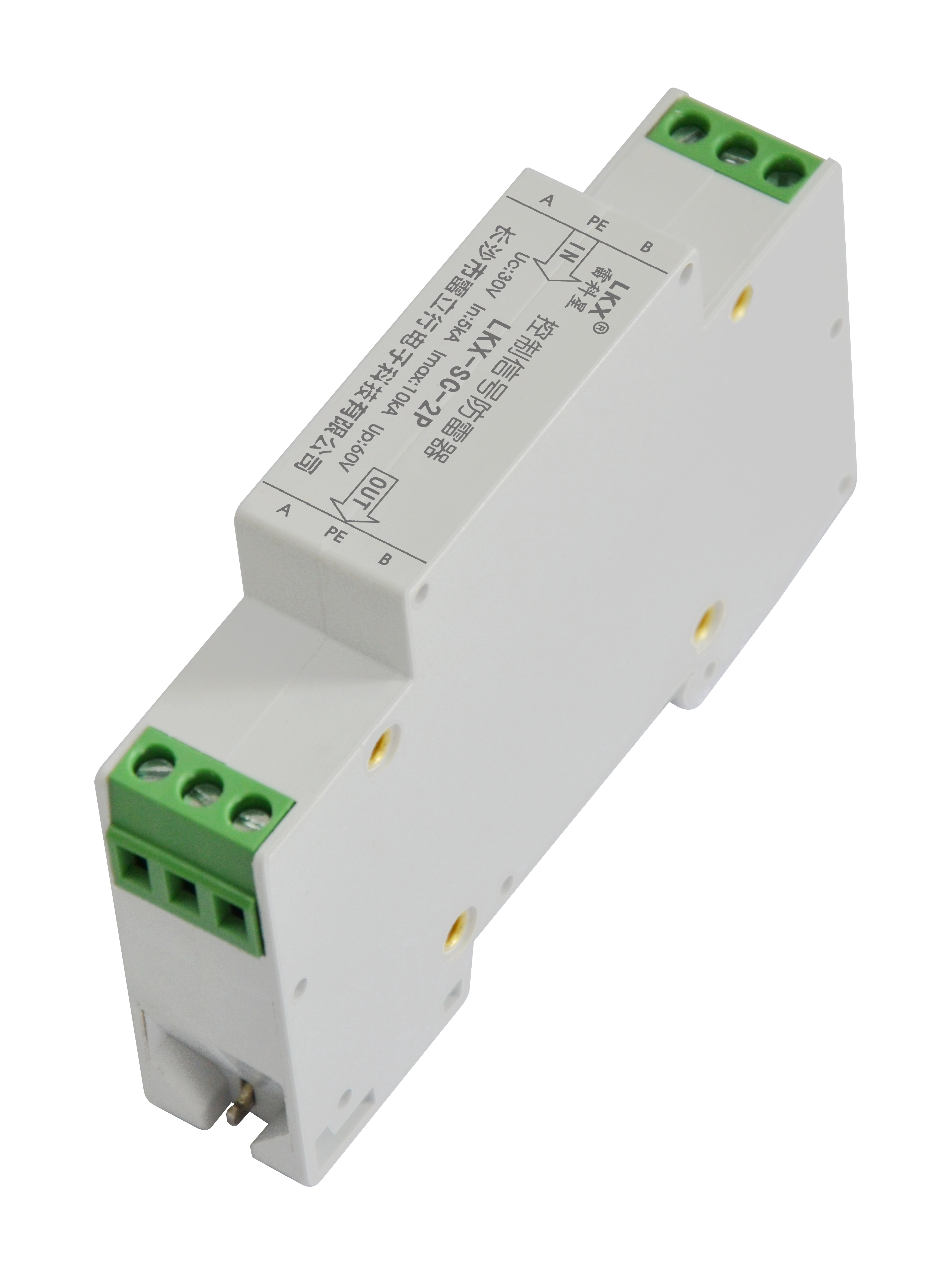

控制信號防雷器

■產品用途

 控制信號防雷器主要用于沿低壓控制信號線路侵入設備的雷電（過電壓）防護，廣泛應用于金融系統、電信系統、交通運輸系統、石化工控系統，如各種數據傳輸線、監控控制線路、儀表儀器信號線路等。

■產品特點

● 放電電流大，采用多級保護。

● 內置快速半導體保護器件，響應速度快，殘壓低。

● 核心元件采用國際知名品牌，性能優越。

● 節能、環保，安裝簡便，適用于各種標準接口類型。

● 插入損耗低，確保線路暢通。

● 駐波系數小，工作頻率范圍寬。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器上的A、B為信號的兩極（3線防雷器的O極接線端子直通），

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線（其中插拔導軌式、12.5mm是通過導軌條接地，無需額外連接地線）。輸入端接外線，輸出端與被保護設備的輸入端相連接，（防爆型防雷器的為并聯防雷器，沒有輸入輸出，紅、藍、黑線接信號線，黃綠線接地線）。切勿接錯。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
