220V 40KA防雷器的使用環境

220V 40KA防雷器主要用于配電系統，特別是針對低壓（220/380VAC）工業電網和民用電網的雷電防護。其使用環境通常包括但不限于以下場合：

1. 配電系統：如配電室、配電柜、開關柜、交直流配電屏等系統的電源保護。

2. 自動化機房與變電站：主要用于自動化機房、變電站主控制室電源屏內三相電源輸入或輸出端的防雷保護。

3. 其他應用場合：還廣泛應用于通信設備、安防監控、電力設備、交通、航空等領域機房的電源保護。

防雷器能在以下環境條件下長期穩定工作：

• 溫度范圍：通常能在-40℃至+85℃的環境溫度下工作。

• 濕度要求：相對濕度應不超過95%（在25℃時）。

• 海拔限制：海拔不超過3000米。

• 其他環境：能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作，且阻燃級別高，達到V-0級，有助于防止火災的發生。

220V 40KA防雷器的安裝過程

防雷器的安裝過程應嚴格按照產品說明書和相關安全規范進行，以下是一般的安裝步驟：

1. 準備工作：

• 確認防雷器的型號、規格與所需安裝位置相匹配。

• 準備必要的安裝工具，如螺絲刀、鉗子等。

• 檢查安裝環境是否符合防雷器的工作要求。

2. 確定安裝位置：

• 防雷器通常安裝在電源輸入端，靠近被保護設備的位置。

• 確保安裝位置易于維護，便于日后檢查和更換。

3. 安裝防雷器：

• 按照產品說明書中的接線圖進行接線。通常，防雷器的輸入端口（如“Lin”、“Nin”）連接空氣開關的輸出端，輸出端口（如“Lout”、“Nout”）連接被保護設備。

• 如果防雷器帶有地線端口（如“PE”），應將其與地線連接（或與接好地線的銅排連接），以提供雙重防雷模式。

• 使用合適的螺絲和螺母將防雷器固定在安裝位置上，確保安裝牢固。

4. 檢查與測試：

• 安裝完成后，檢查所有接線是否牢固，無松動或短路現象。

• 按照產品說明書中的方法進行測試，確認防雷器工作正常。例如，檢查電源工作指示燈、防雷狀態指示燈和地線狀態指示燈是否按預期亮起。

5. 記錄與歸檔：

• 記錄防雷器的安裝日期、型號、規格及安裝位置等信息。

• 將相關文檔歸檔保存，以備日后查閱和維護使用。

請注意，以上安裝步驟僅供參考，具體安裝過程應根據實際情況和產品說明書進行操作。在安裝過程中，應嚴格遵守相關安全規范，確保人員和設備的安全。

單相電源防雷器（LKX-M220）(10KA\20KA\40KA60KA\80KA\100KA\120KA...)

■產品用途

標稱放電電流為60kA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5kA、10kA的防雷模塊適用于各種設備電源的防雷保護；C+D、B+C型電源防雷模塊適用于要求有低限制電壓的電源系統防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

● 除單片寬度為9mm的模塊外：遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

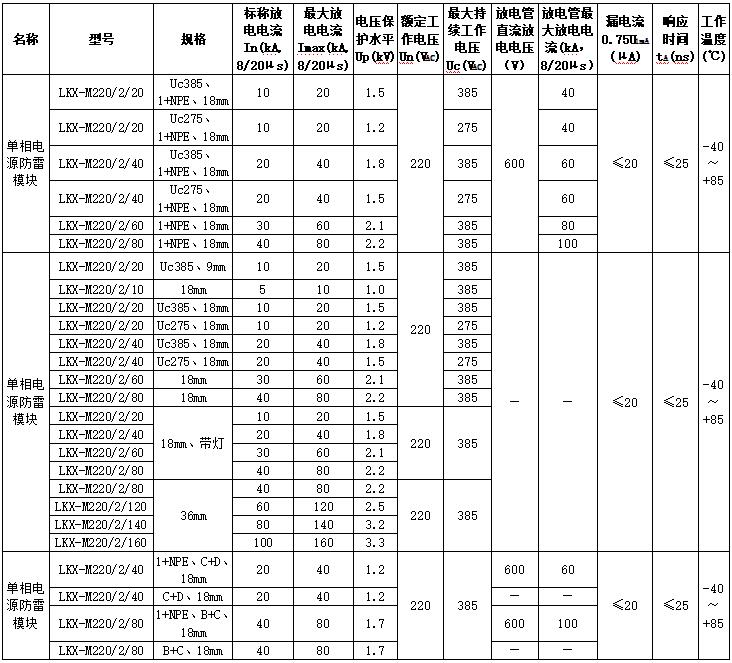

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后（9mm、18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口（工作指示燈）狀態，當故障顯示窗呈紅色或工作指示燈不亮（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
