智能采集模塊（LKX-CJM）

■產品用途

   LKX-CJM采集模塊具備多路開關量狀態監測功能，可對SPD的工作狀態、后備斷路器狀態以及其他設備的開關量狀態進行監測，可實時了解設備的工作狀態。

■產品特點

● 多路開關量輸入，集成度高。

● 內置高性能微處理器，廣泛應用于各種工業環境。

● 16路：通訊信號指示燈，5路：聲光報警。

● 開關量輸入的狀態實時顯示。

● 模塊自帶雙看門狗，保障系統安全運行。

● 16路：485通訊，5路：可選RS485總線、10/100M網絡、433M無線、2.4G無線傳輸方式。

● 5路：提供液晶屏，查詢監測狀態

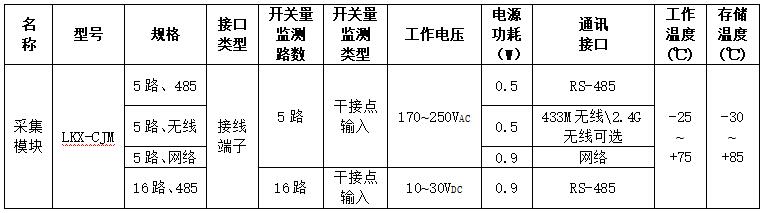

■技術參數

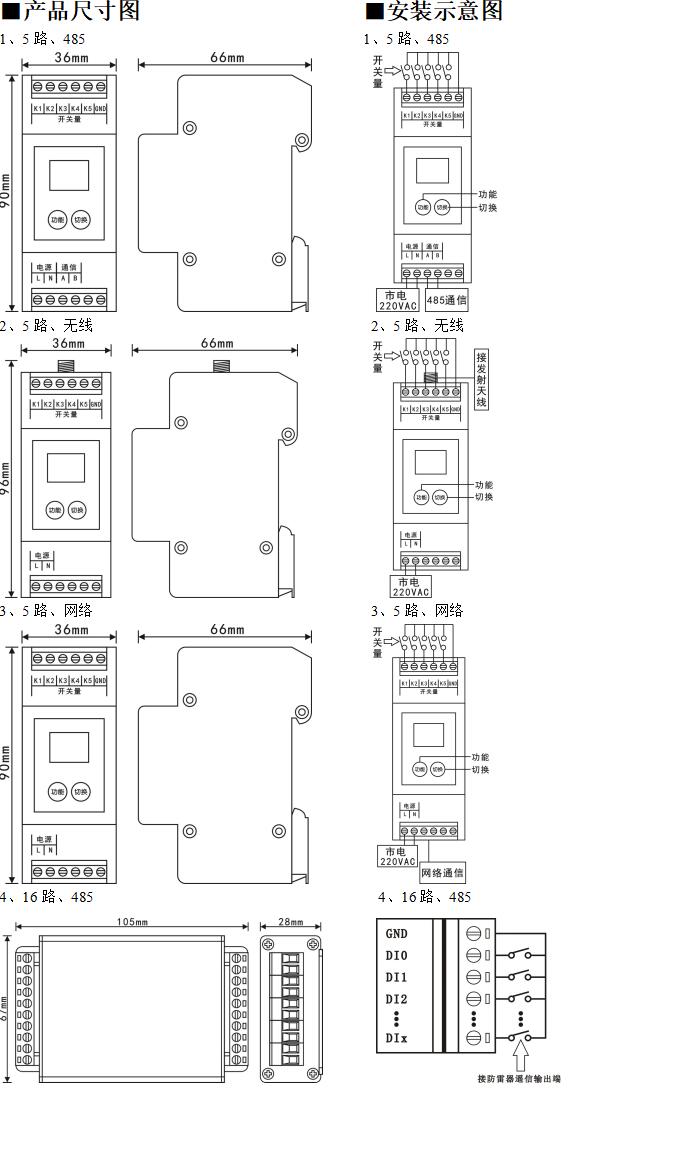

■安裝說明

5路：

● 本產品采用插入式接線端子的接線方式。

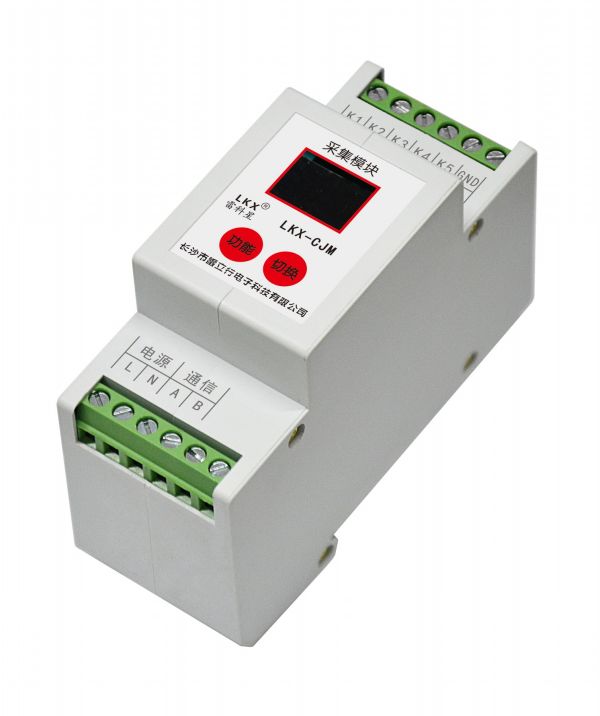

● 安裝時請根據安裝示意圖及產品標識正確連接，其中L、N接交流電源，K1~K5為5路開關量接口，GND為開關量監測信號地，當采用RS485通信時，A、B端口接485通信線，切勿接錯。

● 五路開關量正常狀態時顯示屏對應顯示白色“1”，故障時對應路顯示為紅色“0”，同時上方顯示“報警”標志。

● 可通過“功能”按鍵的連按操作進入相應的功能設置狀態（連按操作為：前N-1次短按，第N次長按，短按時間應小于1秒，長按時間應大于2秒）。“功能”按鍵連按4次（前3次短按，第4次長按）恢復出廠設置，連按3次重啟模塊操作，連按2次進入參數設置界面，可設置網關和本機IP（Gateway-網關，Locl-IP-本機IP），連按1次為背光設置。

● 在信息查看界面（初始界面）下：短按“功能”按鍵可快速切換到主查看界面，短按“切換”按鍵可切換查看的信息界面。

● 在參數設置界面下：短按“功能”可切換要設置的參數，短按“切換”按鍵可對設置的參數進行“加操作”，長按“切換”按鍵可對設置的參數進行“快速連加操作”或“退出設置操作”，長按“功能”鍵退出并保存設置。

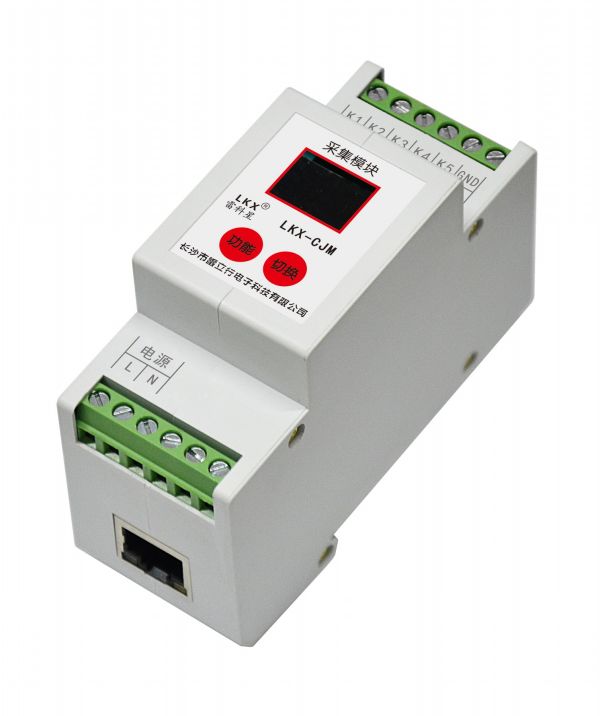

● RJ45網絡接口的產品可通過連接局域網，使用“智能硬件產品參數配置軟件”進行產品的參數配置，也可以通過產品上的“功能”和“切換”按鍵進行部分參數的配置。

16路、485：

● 本產品采用插入式接線端子的接線方式。

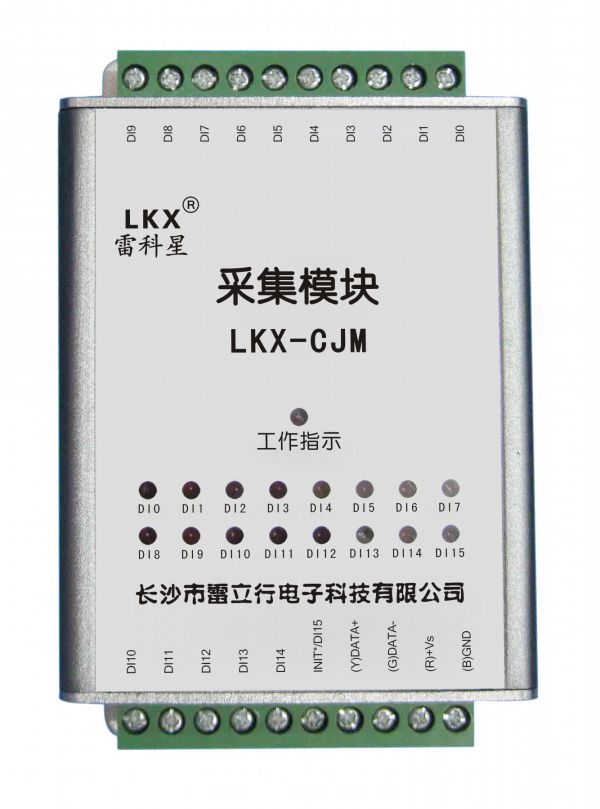

● 安裝時請根據安裝示意圖及產品標識正確連接，其中DI0-DI15為采集模塊的輸入通道，可連接到智能防雷器的遙信輸出端口；DATA+，DATA-為RS-485的通信接口；+Vs為電源正極，GND為電源負極，切勿接錯。

● 采集模塊具有工作狀態指示功能。工作指示燈亮，模塊工作正常，工作指示燈閃爍，表示模塊正在進行數據通訊；輸入狀態指示燈分別對應各輸入端口的狀態，狀態指示燈亮表示輸入端口開路，狀態指示燈閃爍表示輸入端口接GND。

● 多個采集模塊組網時，應將各模塊的DATA+與DATA+相連，DATA-與DATA-相連，各模塊以“手拉手”的方式連接，最后連接到485控制總線。
